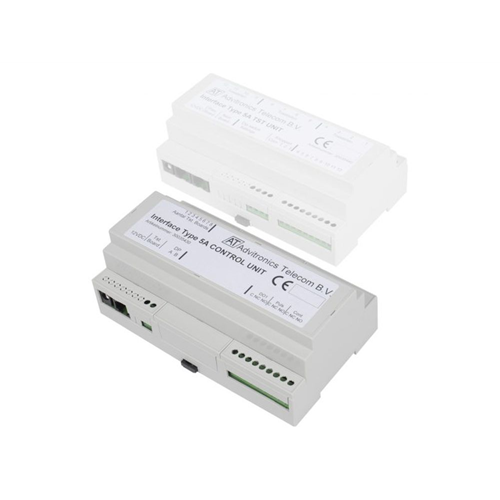

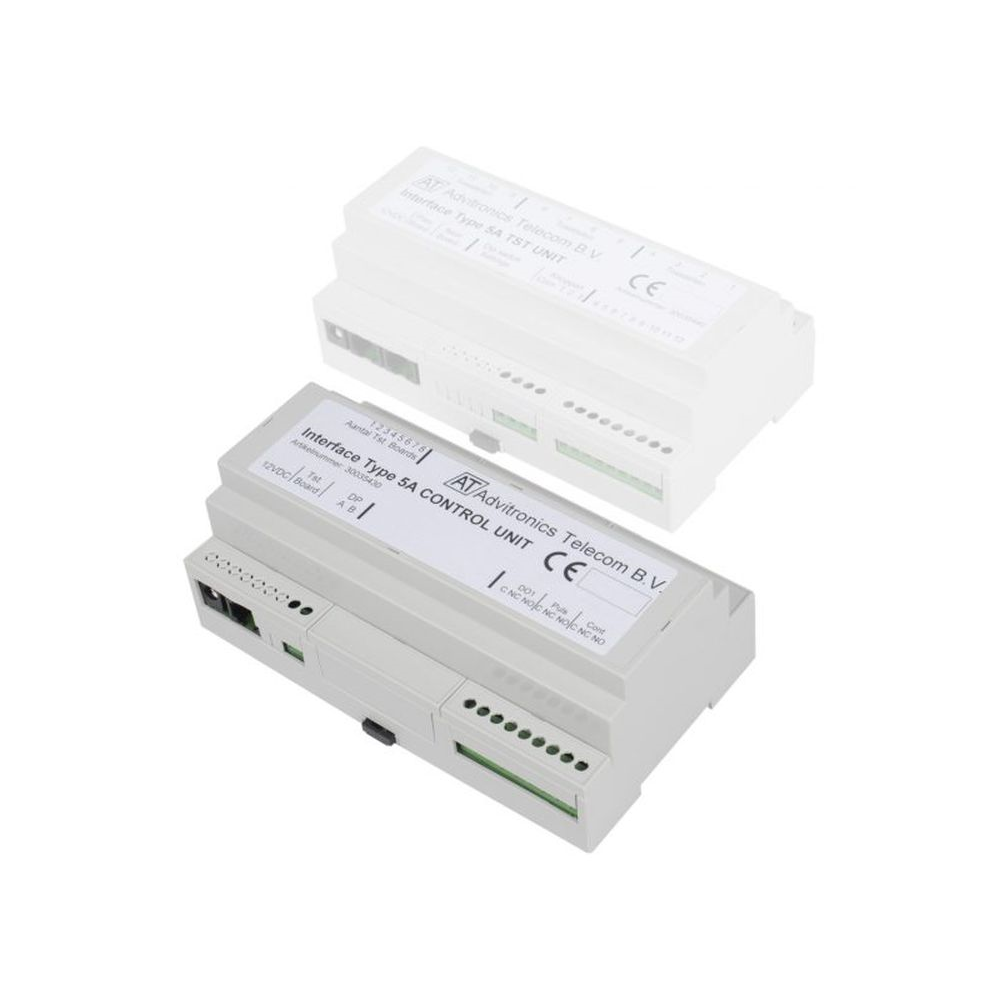

Control Unit interface voor 5A alleen i.c.m. Intercom 5A-12 TST

Beschrijving

De Intercom Type 5A Besturing is een plug-and-play PortaDial interface geschikt voor een aangepaste deurintercom met 1 tot 96 druktoetsen en 1 tot 96 ontvangende telefoons.

Een Intercom Type 5A systeem bestaat uit 1 bedieningseenheid met 1 of meer 12-weg extensie-eenheden.

De Intercom Type 5A besturingseenheid vormt (samen met een 12-weg toestelmodule) een interface die wordt gebruikt in combinatie met 1 PortaDial deurintercom. Door gebruik te maken van een aparte interface zijn afstanden van honderden meters mogelijk tussen de deurintercom en de intercominterface, ongeacht het type bekabeling.

Specificaties

• Deurintercoms die kunnen worden aangesloten op Intercom Type 5A:
  • PortaDial 1BOT
• Aansluitingen:
  • 1 × 2,1 mm DC-connector, 12VDC
  • 1 x RJ45-connector voor apparaatmodule
  • 1 × 2-voudig klemmenblok voor deurintercom
  • 3 × 3-voudig klemmenblok voor verschillende relaiscontacten.
• Behuizing: Dinrail-behuizing van 9 eenheden (160 mm)
• Afmetingen (B x H x D)
  • 160 × 58 × 90
• Bediening:
• De bezoeker meldt zich door op een oproeptoets van de PortaDial deurintercom te drukken. De interface laat de bijbehorende telefoon overgaan. De bezoeker hoort een overgangstoon.
  Als de telefoonhoorn wordt opgenomen, wordt er een luister-/spreekverbinding tot stand gebracht. Als er verbinding is, kan de # toets op de telefoon gebruikt worden om de deur te openen. De bedieningsmodule is ook uitgerust met 2 extra relaiscontacten, 1 relais wordt gedurende 2 seconden bekrachtigd na het indrukken van een van de drukknoppen (bijvoorbeeld voor een extra bel), het andere relaiscontact wordt gesloten tijdens de verbinding (bijvoorbeeld om een camera te bedienen).
  • LET OP: Deze intercom type 5A werkt alleen in combinatie met één of meer intercommodules type 5A-12-TST met artikelnummer 30035440.
• Bijbehorende apparaatmodule:
  • Intercom Type 5A-12-TST
