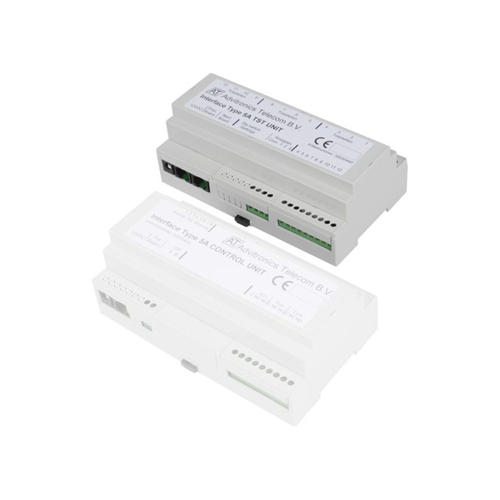

Intercom toestel 5A module alleen i.c.m. Intercom 5A-Control interface

Beschrijving

De Intercom Type 5A-12-TST is een ‘plug and play’ 12-weg toestelmodule voor de Intercom Type 5A bediening.

Een Intercom Type 5A systeem bestaat uit 1 bedieningseenheid met 1 of meer 12-weg stationunits.

De Intercom Type 5A Besturing met een 12-weg intercommodule vormt een interface die wordt gebruikt in combinatie met 1 PortaDial deurintercom. Door een aparte interface te gebruiken, zijn afstanden
van honderden meters mogelijk tussen de deurintercom en de intercominterface, onafhankelijk van het type bekabeling.

Specificaties

• De Intercom 5A-12 TST-module moet worden gecombineerd met 1 Intercom Type 5A Bedieningsmodule.
• Er kunnen maximaal 8 uitbreidingsmodules worden aangesloten op 1 bedieningsmodule, wat betekent dat er maximaal 96 drukknoppen / telefoons kunnen worden gebruikt.
• Deze intercom wordt meestal gebruikt in combinatie met een op maat gemaakte deurintercom met 1 luister-/spreekunit (PortaDial deurtelefoon BOT) en een aantal druktoetsen.
• Met de intercom type 5A worden bezoekers die zich melden via de PortaDial deurintercom direct doorverbonden met één van de telefoons. Dit zonder tussenkomst van een telefooncentrale en/of buitenlijnen.
• De Type 5A Intercom is geschikt voor aansluiting van 1 PortaDial deurintercom met 1 tot 96 druktoetsen.
• Als ontvangsttelefoon kan elke analoge (PSTN) telefoon worden gebruikt.
• Deurintercoms die kunnen worden aangesloten op Intercom Type 5A
  • PortaDial 1BO
• Aansluitingen
  • 1 × 2,1 mm DC-connector, 12VD
  • 2 x RJ45-connector voor aansluiting van apparaatmodules en bedieningsmodule
  • 1 × 13-voudig klemmenblok voor de drukknoppen
  • 12 × 2-voudig klemmenblok voor telefoons
• Behuizing: Dinrail-behuizing van 9 eenheden (160 mm)
• Afmetingen (B x H x D)
  • 160 × 58 × 9
• Bediening
• De bezoeker meldt zich door op een oproeptoets van de PortaDial deurintercom te drukken De interface laat de bijbehorende telefoon overgaan. De bezoeker hoort een overgangstoon.
  Wanneer de telefoonhoorn wordt opgenomen, wordt er een luister-/spreekverbinding tot stand gebracht. Als de verbinding tot stand is gebracht, kan de deur worden geopend door op de # toets van de telefoon te drukken. De bedieningsmodule is ook uitgerust met 2 extra relaiscontacten, 1 relais wordt gedurende 2 seconden bekrachtigd na het indrukken van een van de toetsen (bijvoorbeeld een extra bel), het andere relaiscontact wordt gesloten tijdens de verbinding (bijvoorbeeld om een camera te bedienen).
  • LET OP: Deze Intercom Type 5A werkt alleen in combinatie met één Intercom Type 5A-Control met artikelnummer 30035430.
• Afmetingen (B x H x D)
• 160 × 58 × 9
• Bijbehorende bedieningsmodule
  • Intercom Type 5A-Control
