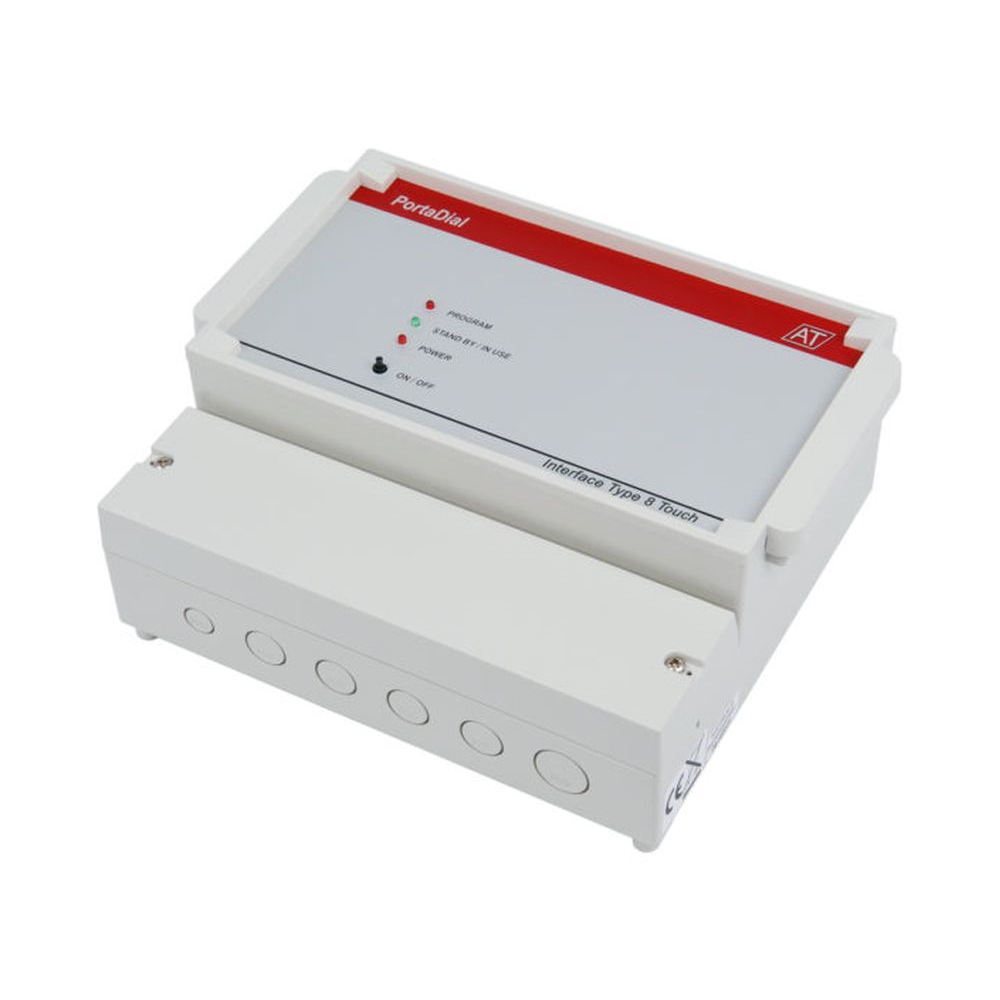

Interface type 8 Touch

Beschrijving

De Interface Type 8 Touch is een zelfkiesinterface met deuropenercontacten geschikt voor 1 deurintercom uit de Touch serie, geschikt voor een analoge nevenaansluiting.

Door gebruik te maken van een aparte interface is een afstand van honderd meter mogelijk tussen de deurintercom en de interface.

De interface wordt aangesloten op een analoge extensiepoort van een PABX (telefooncentrale) of een analoge netlijn en kan elk telefoonnummer bellen.

Specificaties

• Deze interface is eenvoudig te installeren.
• Programmeren is mogelijk via USB met bijbehorende PC-toepassing, met een analoge telefoon of door in te bellen.
• De interface kan worden uitgebreid om te programmeren via LAN (Art. nr. 30038075 € 120,-), met dezelfde PC-applicatie.
• De bekabeling naar de deurintercom bestaat uit 1 UTP kabel.
• De interface is uitgerust met digitale tekstzenders.
• Deurstations die kunnen worden aangesloten op de Type 8 Touch interface:
  • PortaDial Touch 1
  • PortaDial Touch 1B
  • PortaVision Touch 1
  • PortaVision Touch 1B
• Aansluitingen:
  • 1 × 2,1mm DC connector
  • 1 x RJ11 connector voor programmeerapparaat
  • 1 x RJ11 connector voor analoge telefoonpoort
  • 1 x RJ45 connector voor deurintercom
  • 1 x USB-aansluiting
  • 1 × 2-voudige connector voor deuropeners
  • 2 × 2-voudig aansluitblok voor overige relaiscontacten.
• Behuizing: RCP200.
• Afmetingen (B x H x D) in mm
  • 213×82,5×185
• Bediening:
• Na het indrukken van een tiptoets van de deurintercom belt de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep wordt een spreek-luisterverbinding tot stand gebracht.
  Tijdens de verbinding kan de gebelde persoon het deuropenercontact activeren door op de # toets te drukken.
  Als er niet wordt opgenomen, wordt het volgende nummer gebeld, met een maximum van 8 bestemmingen.
  Men kan ook bellen naar de interface om deze te programmeren of om een luister-spreekverbinding te maken met een deurintercom. Dan is het ook mogelijk om het deuropenercontact te activeren via de # knop.
